家庭电量可观测性（硬件篇）

硬件选择

上一篇说完硬件的选择原则，这篇就开始说说硬件之间的连接部分。

其实说白了就是下图中的蓝色部分，而蓝色部分最重要的两个就是电能表和协议转换器了。

电能表

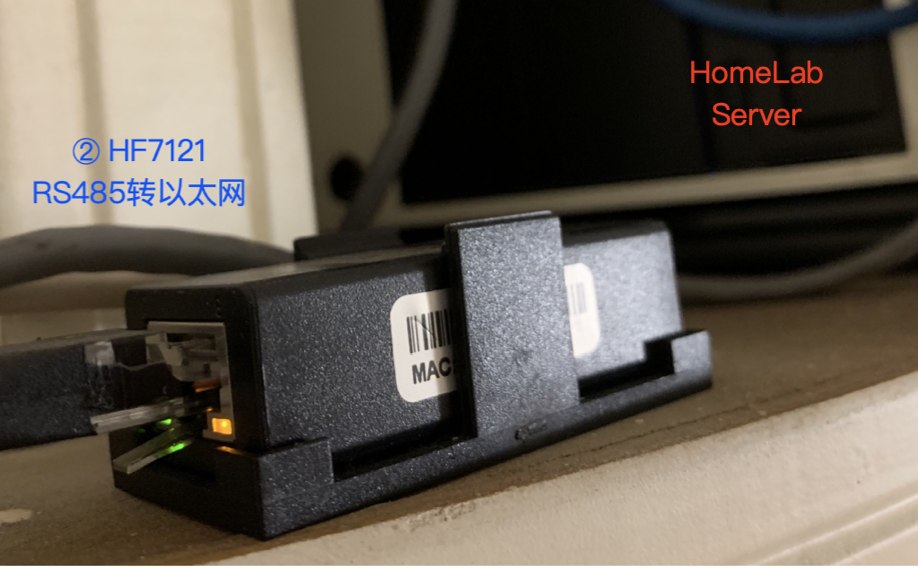

协议转换器

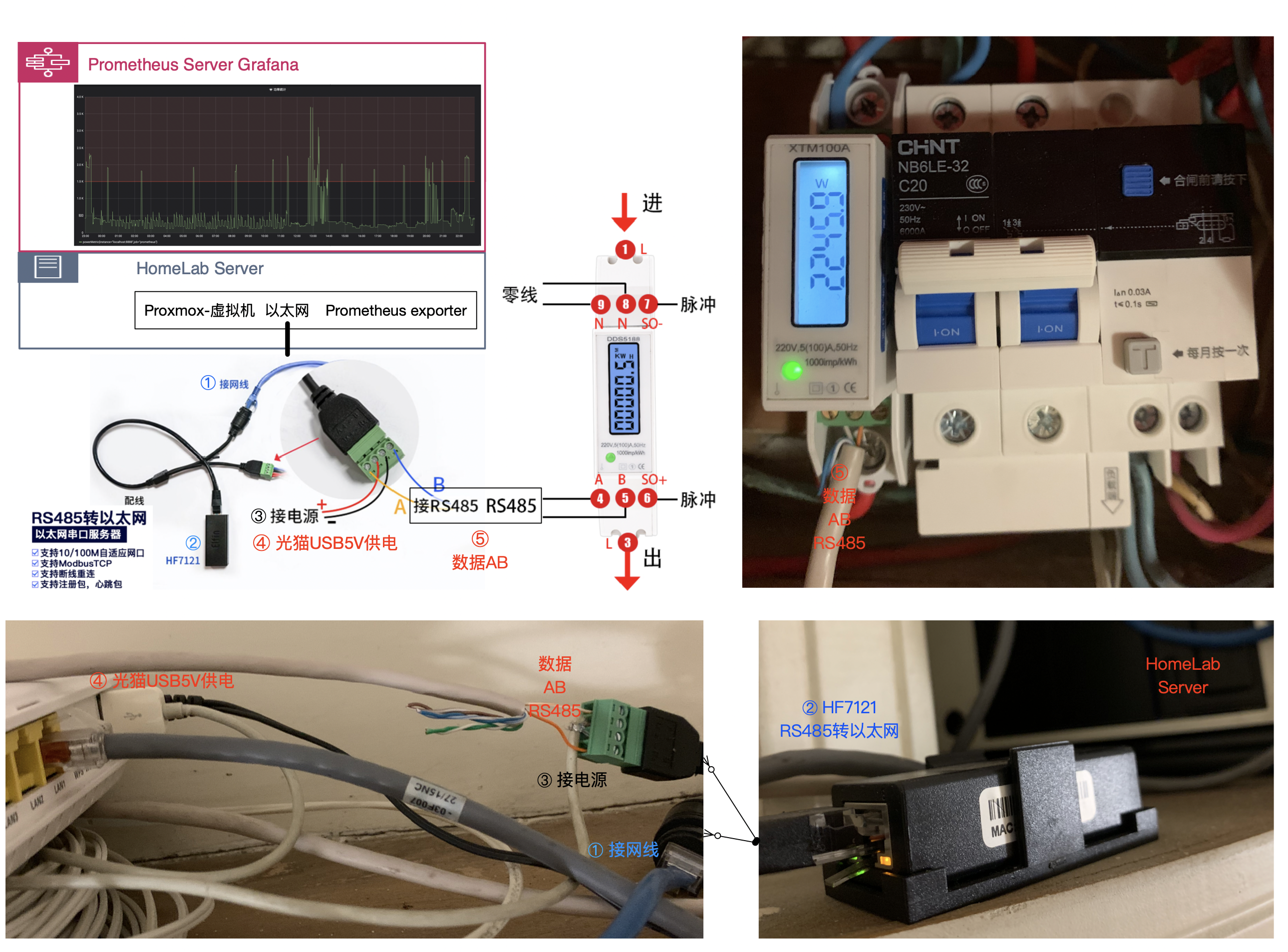

总体架构

连接方式

电能表与空开

先说电表，大概是这个样子的。把电量表接到了空开的前面是因为，外面还有一个电表和空开。这样即使我家跳闸断电，只要外面的空开没有断。电能表还是可以工作的，配合检测端的UPS，是可以作为停电监测用的。（全停电冰箱里的肉杀伤力极强，别问我怎么知道的）

转换器供电连接

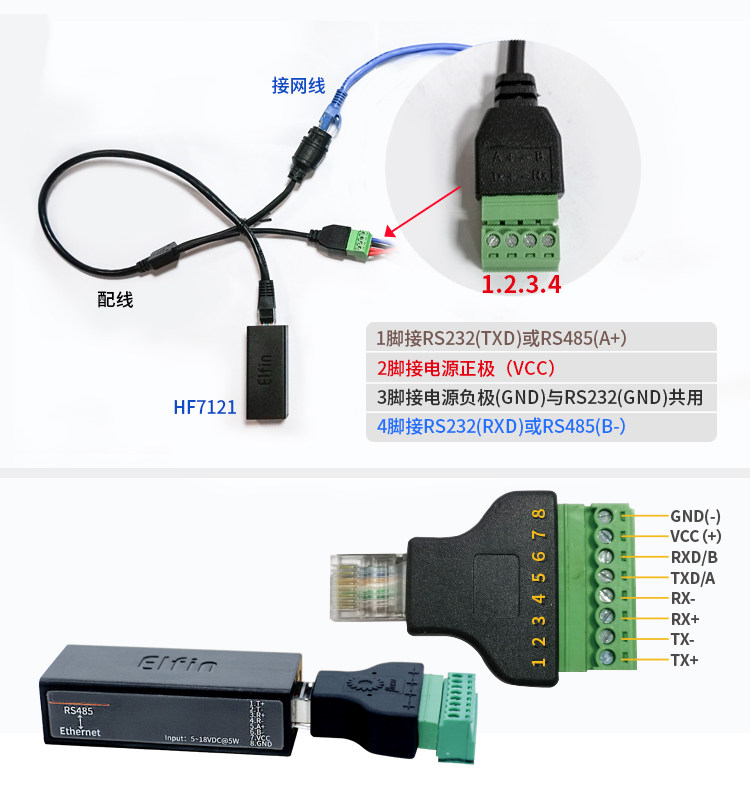

然后再说RS486和供电部分，这个转换器端用RJ45网口接入，通过他配的线集成了RS485+供电/网线的功能。

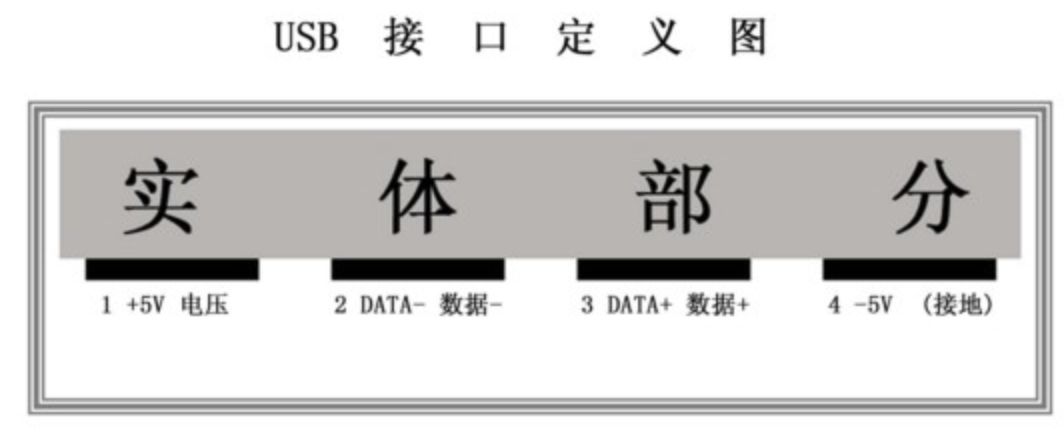

可以看到供电部分使用2和3针脚。找了一根没用的USB线，把其中的1,4针脚接出来。

光猫的USB1,4针脚，接入转换器的2,3针脚。完成供电。

转换器的数据连接

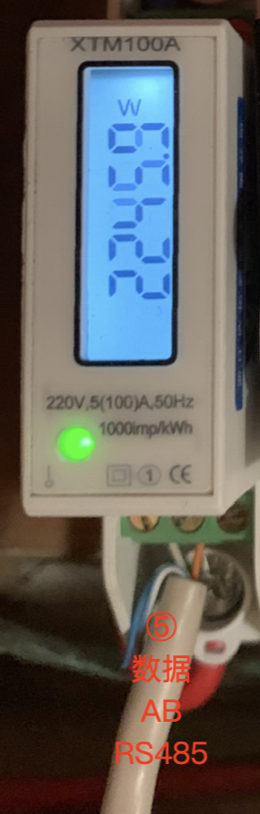

转换器的1,4针脚，接入电能表的数据AB接口，完成数据的接入。

转换器与电脑之前的网线连接：

电脑访问转换器页面

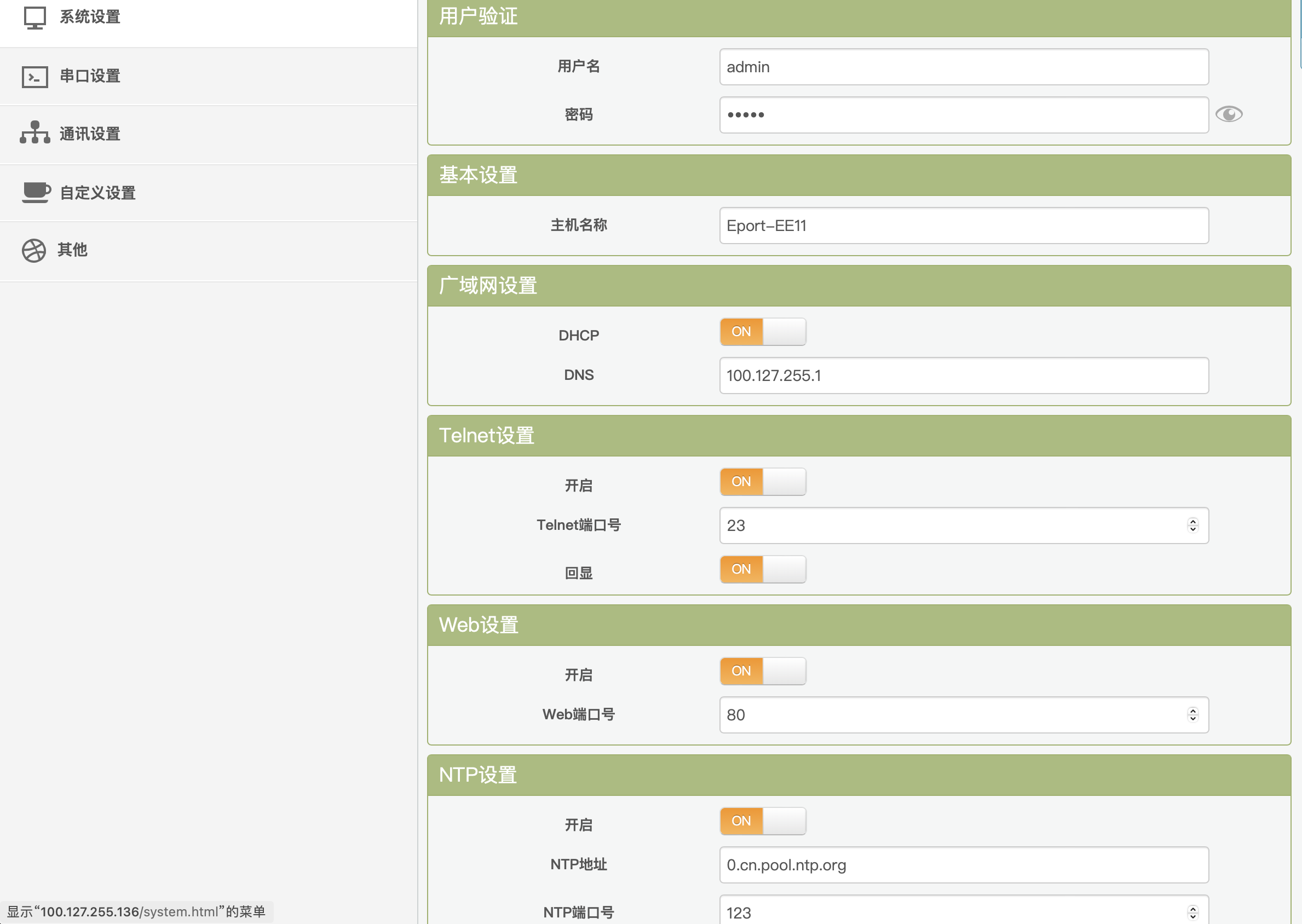

剩下就是很简单的插上网线，转换器会获取到DHCP地址。通过web页面进行访问即可。剩下的就是如何通过软件来获取信息了。

后记

这部分最重要的要就是安全，因为牵涉到强电改造。一定不要在带电的情况下操作。还有就是注意好正负极，防止短路。

数据连接部分主要注意，线一定要弄牢。485的线没有任何提示你是否已经牢固，是否有松动的情况。这种情况最不好排查了。也是玩硬件里最头疼的一部分。毕竟不像网线那样不牢固会丢包，会降速，能从指示灯上看到。

还有一点就是 提前规划好连接，做好一些准备。比如我这个电量表买回来，才发现火线的供电确实有了。但是忘记还要有个零线才能用，所以就稍微飞了一根零线回程。还好不耽误用，但是如果是其它不能改造的地方就比较尴尬了。
